なんだかDISPLAYが悪さをしているようなので調べてみました。PCにDISPLAYを繋いだり外したりして、計測用PCで測ります。DISPLAYはナナオのL360(15インチ)。結構古いです。アナログ入力。PCは486使用の焼き専PCです。
なお、いずれも安定するのを目安に、30秒〜数分間おいています。

測定結果

オシロ波形5V & 12V
FFT(5V)
FFT(12V)

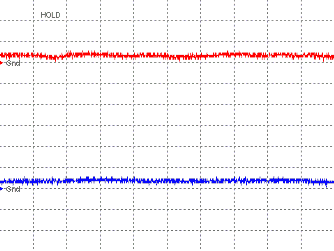

電源ケーブルだけ接続(電源はOFF)

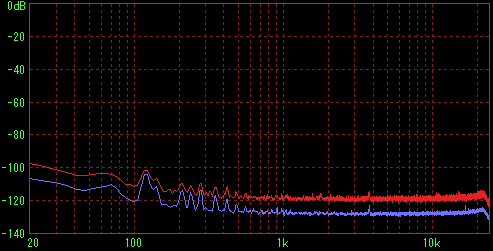

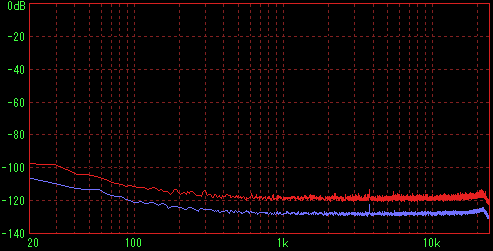

電源ケーブルだけ接続(電源はOFF)(波形) 電源ケーブルだけ接続(電源はOFF)(FFT L) 電源ケーブルだけ接続(電源はOFF)(FFT R)

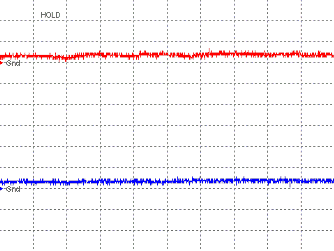

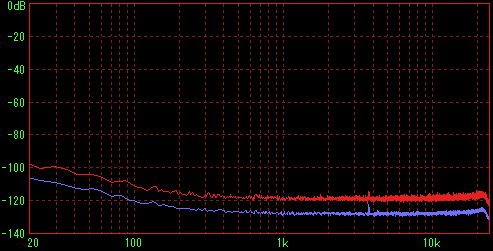

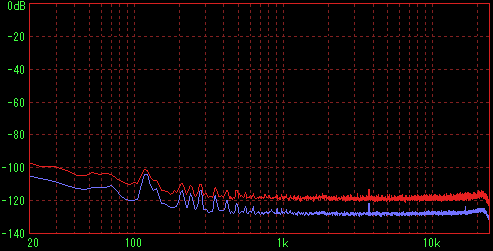

ビデオケーブルだけ接続(電源はOFF)

ビデオケーブルだけ接続(電源はOFF)(波形) ビデオケーブルだけ接続(電源はOFF)(FFT L) ビデオケーブルだけ接続(電源はOFF)(FFT R)

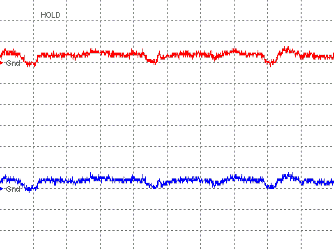

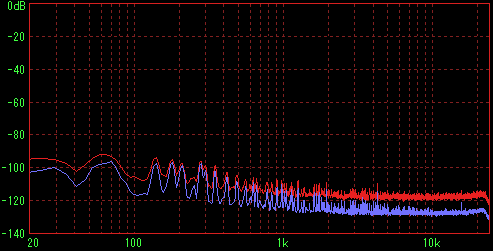

電源ケーブルとビデオケーブル接続(電源はOFF)

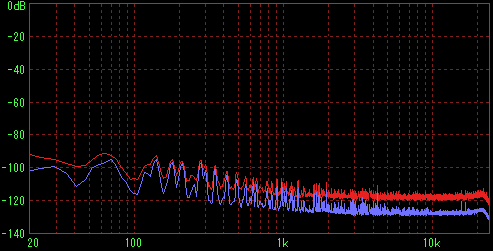

電源ケーブルとビデオケーブル接続(電源はOFF)(波形) 電源ケーブルとビデオケーブル接続(電源はOFF)の測定結果(FFT L) 電源ケーブルとビデオケーブル接続(電源はOFF)の測定結果(FFT R)

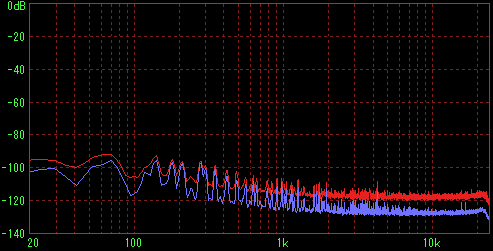

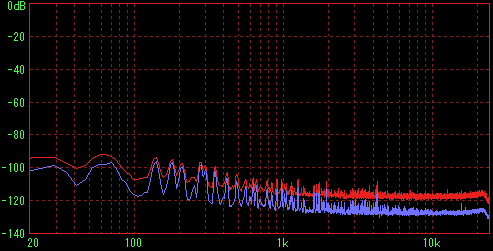

主電源ON(側面スイッチ)

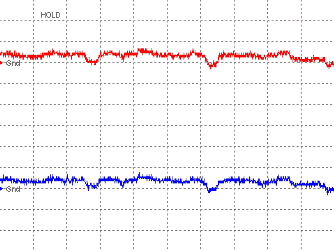

電源ON(ただし、側面スイッチ)の測定結果(波形) 電源ON(ただし、側面スイッチ)の測定結果(FFT L) 電源ON(ただし、側面スイッチ)の測定結果(FFT R)

副電源ON(正面のスイッチ、これで使う時の状態)

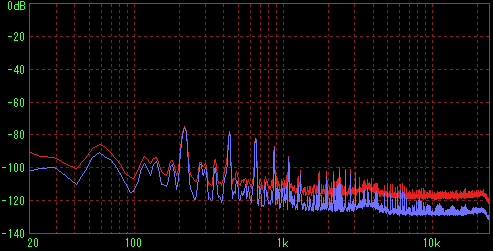

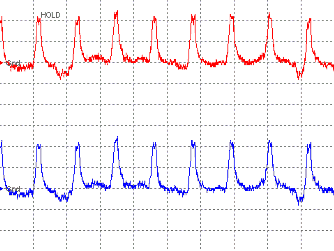

正面スッチON(これが普通の状態)の測定結果(波形) 正面スッチON(これが普通の状態)の測定結果(FFT L) 正面スッチON(これが普通の状態)の測定結果(FFT R)

測定器PCに使ってた、飯山 Pro Lite 36(これもアナログ入力)も測ってみました

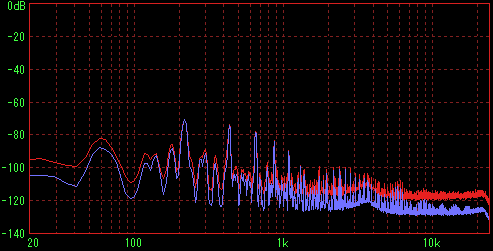

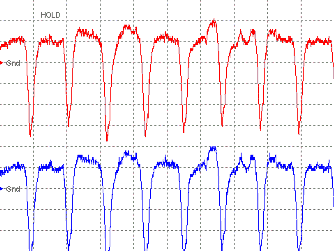

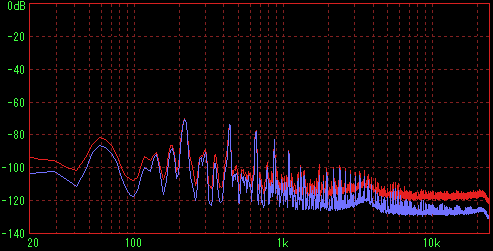

測定器PCに使ってた、飯山 Pro Lite 36 ではの測定結果(波形) 測定器PCに使ってた、飯山 Pro Lite 36 ではの測定結果(FFT L) 測定器PCに使ってた、飯山 Pro Lite 36 ではの測定結果(FFT R)

まとめ

いやぁ、ひどいもんです。いままでろくに確認もしませんでしたが、電源OFFどころかケーブルのどちらかを抜いた方が良さそうです。

その後のことですが、ディスプレイを片っ端から測定しようと、測定環境を勤務先に持ち込んだところ、家で測定したような違いはまったくありませんでした。電源環境に大きく左右されるようです。
