作成 : 2003/6/11

測定1 PlexToolsProfettional で珍現象

せっかく5232TAJitter測定できるようになったので、使い物になるかどうかいろいろやってみてるところです。
このページでは、5232TAのファームは1.01PlexToolPro2.02aです。30secで測定してます。

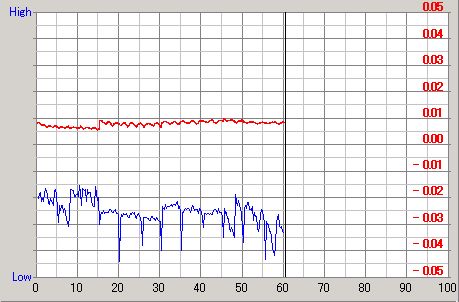

グラフ1

1枚のメディアに焼き速度を変えてTAO
残念ながら、Plextorのページを見るかぎり、Jitterは絶対値を測定できないので、グラフ間を比較するのにY軸の高さでは、Jitterを論じられないようです。
一筋の光明として、YSSさんHPに、1枚のメディアに複数条件で書き込みしたのがありまして、大変興味を持ちまして、買ったら早速やってみました。
(なお、YSSさんによれば、そのような方法は問題との指摘があり、コンテンツを一旦削除されたのですが、また 再開されたようです。)

ドライブ=4012TS
メディア=誘電音楽用
焼き速度  0minx1
              15min
x4
              30min
x8
              45min
x1
すべての速度でPowerRec ON
WinCDR7.0
で追加TAO焼き
ソースはWAV34曲を15分程度に組み合わせる

結果
当初考えていた焼き速度毎の違いより、ギザギザが気になってしまいました。

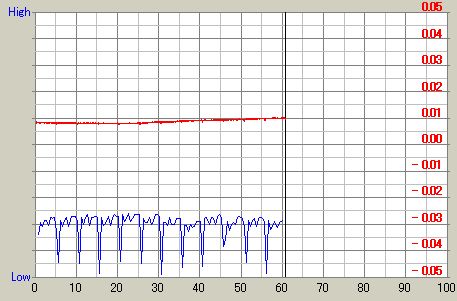

グラフ2

ギザギザ確認のため
ドライブを換えて5232TAで、同じ曲を60分間程、繰り返してみました。

ドライブ=5232TA
メディア=Maxellx32 80min(誘電OEM)
焼き速度  x4
Nero 5.5.10.18
DAO
ソースは5分程度の音楽を12回繰り返し

結果
Beta
値のギザギザはないですが、Jitter値のギザギザは相変わらずです。特に周期的な深い溝が気になります。トラックの境目ぐらいにあるような気がします。
これは、イメージから焼いたものですが、直接焼いても、12回分計60分のWAVEを作成して焼いても、同様の結果でした。

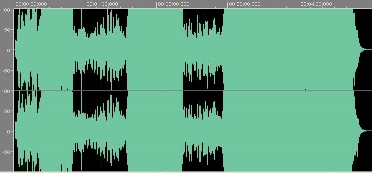

WAVEはこんな感じ
使用した音楽のWAVEです。Jitterグラフと起伏が似てるように思いませんか?

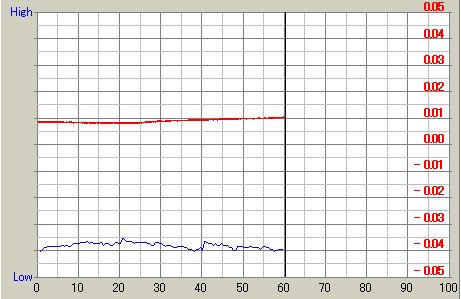

グラフ3

ホワイトノイズでやってみる
音量一定のソースでやってみました。ソース以外はグラフ2と同じです。

ドライブ=5232TA
メディア=Maxellx32 80min(誘電OEM)
焼き速度  x4
Nero 5.5.10.18
DAO
ソースはホワイトノイズ。efu氏のWaveGene1.20で作成。レベルダウンはなし(0db

結果
見てのとおりです。

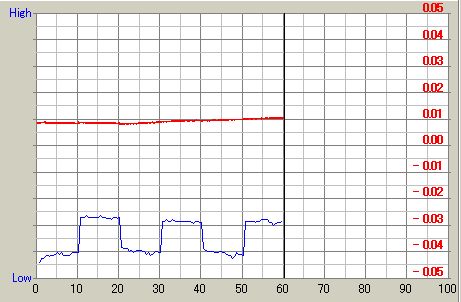

グラフ4

音量レベルを変えてみる
同じホワイトノイズですが、グラフ2とWAVEの相関が気になったので、音量レベルが違うのを交互に挟んでみました。ソース以外はグラフ2と同じです。

ドライブ=5232TA
メディア=Maxellx32 80min(誘電OEM)
焼き速度  x4
Nero 5.5.10.18
DAO
ソースはホワイトノイズ。
音量レベル  010min -60db
                 10
20min    0db
                 20
30min -60db
                 30
40min   0db
                 40
50min -60db
                 50
60min   0db

結果
これも見てのとおりです。いやちょっと驚きました。
くどいですが、DAOです!!

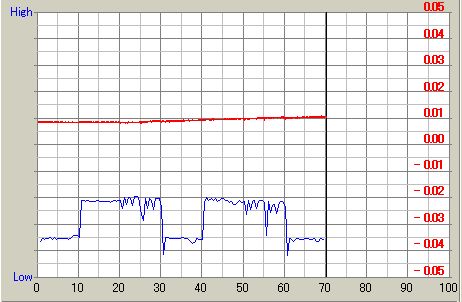

グラフ5

ついでに音楽も入れてみる
グラフ2に使用した音楽を、-60db0dbの後に入れてみました。ソース以外はグラフ2と同じです。

ドライブ=5232TA
メディア=Maxellx32 80min(誘電OEM)
焼き速度  x4
Nero 5.5.10.18
DAO
ソースはホワイトノイズと、5分ほどの音楽のWAVE

  010min -60db
                 10
20min    0db
                 20
30min 音楽x2
                 30
40min -60db
                 40
50min   0db
                 50
60min 音楽x2
                 60
70min -60db

結果
ま、予想されたようになってます。

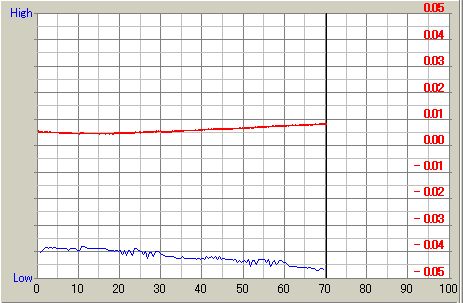

グラフ6

3200Eで焼いてみる
F1
といきたかったのですが、持ってないので、3200Eで、グラフ5と同じソースを焼いてみました。

ドライブ=3200E
メディア=Maxellx32 80min(誘電OEM)
焼き速度  x4 AMOFF
Nero Express 5.5.10.18
DAO
ソースはホワイトノイズと、5分ほどの音楽のWAVE

  010min -60db
                 10
20min    0db
                 20
30min 音楽x2
                 30
40min -60db
                 40
50min   0db
                 50
60min 音楽x2
                 60
70min -60db

結果
え?? 5232TAとだいぶ違います。でも、少ない?ながら音楽には反応してますねぇ。

Jitterというより、書き込みドライブの癖に反応してるだけのような・・。
こんな状態では信頼性が・・。
