パソコンでノイズ測定? 電源編

HOME > 測定のページ > パソコンでノイズ測定? >

測定方法

今回の測定対象はドライブと電源だけで、PCは用いません。ドライブはATAPIのCD-ROMドライブで、infra 52x AudioXcel。ドライブにメディアは入れずにアイドリング状態でのノイズを測定します。

今回評価するのは下記の電源です。
1、ATX電源 飯山電気パソコン付属 V500J 110W
2、ATX電源 Antec TruePower330 ダブルファン 330W
3、ATX電源 TOPWER TOP-370P4 370W
4、汎用SW電源 COSEL PAA50F-5(5V Max10A) + PAA50F-12(12V Max4.3A)
5、3端子レギュレーターを使った自作電源1 Maxはたぶん2Aぐらい

測定結果

オシロ波形5V & 12V
FFT(5V)
FFT(12V)

電源を接続していない状態

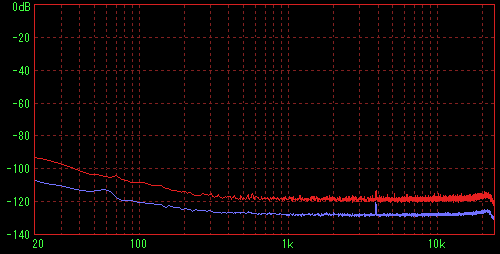

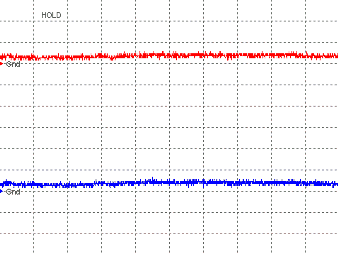

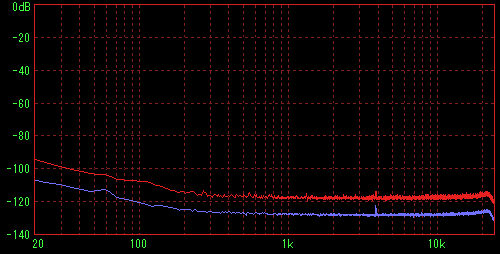

ノーマル状態の測定結果(波形) ノーマル状態の測定結果(FFT L) ノーマル状態の測定結果(FFT R)

1、飯山電気パソコン付属 V500J 110W

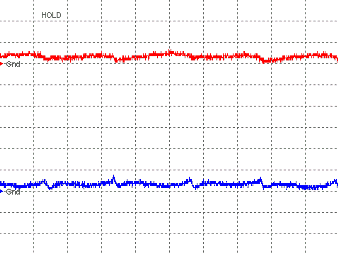

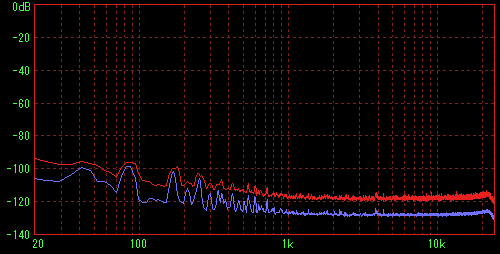

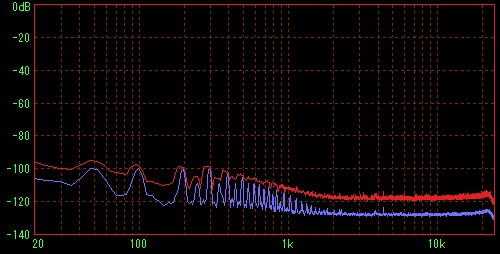

V500Jの測定結果(波形) V500Jの測定結果(FFT L) V500Jの測定結果(FFT R)

2、Antec TruePower330 ダブルファン 330W

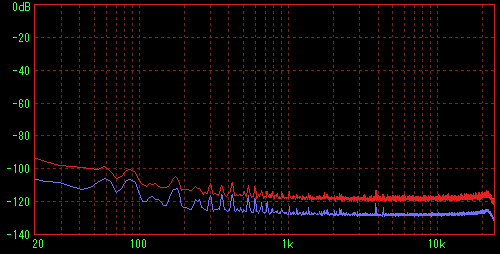

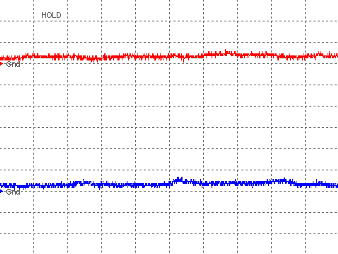

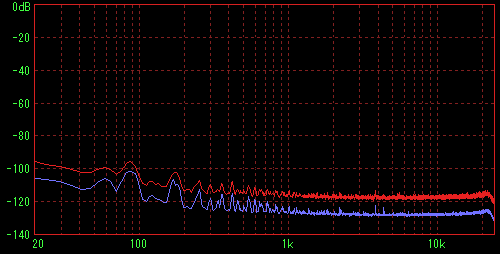

TruePower330の測定結果(波形) TruePower330の測定結果(FFT L) TruePower330の測定結果(FFT R)

3、ATX電源 TOPWER TOP-370P4 370W

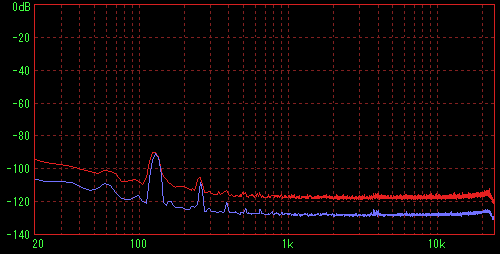

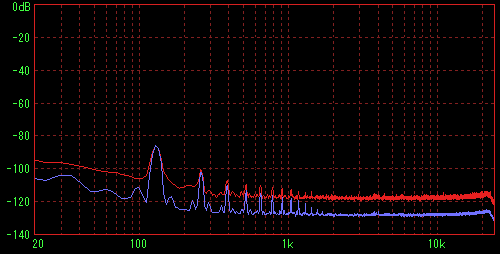

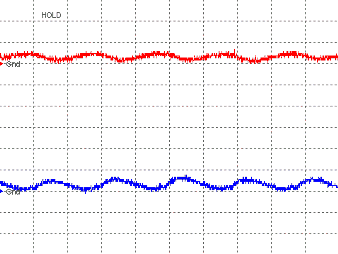

TOPWER TOP-370P4の測定結果(波形) TOPWER TOP-370P4の測定結果(FFT L) TOPWER TOP-370P4の測定結果(FFT R)

4、汎用SW電源 COSEL PAA50F-5 (5V Max10A) + PAA50F-12 (12V Max4.3A)

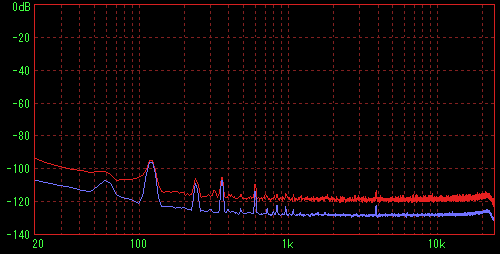

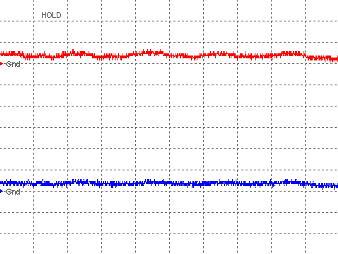

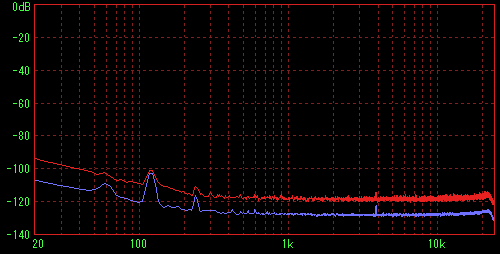

汎用SW電源 COSELの測定結果(波形) 汎用SW電源 COSELの測定結果(FFT L) 汎用SW電源 COSELの測定結果(FFT R)

5、3端子レギュレーターを使った自作電源1 Maxはたぶん2Aぐらい

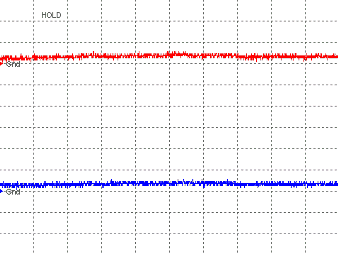

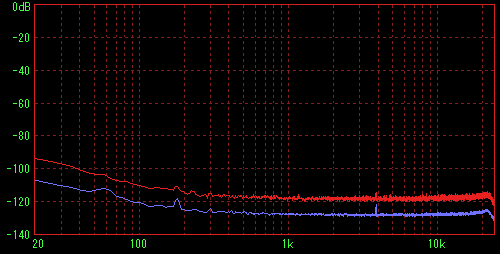

3端子RG自作電源1の測定結果(波形) 3端子RG自作電源1の測定結果(FFT L) 3端子RG自作電源1の測定結果(FFT R)
